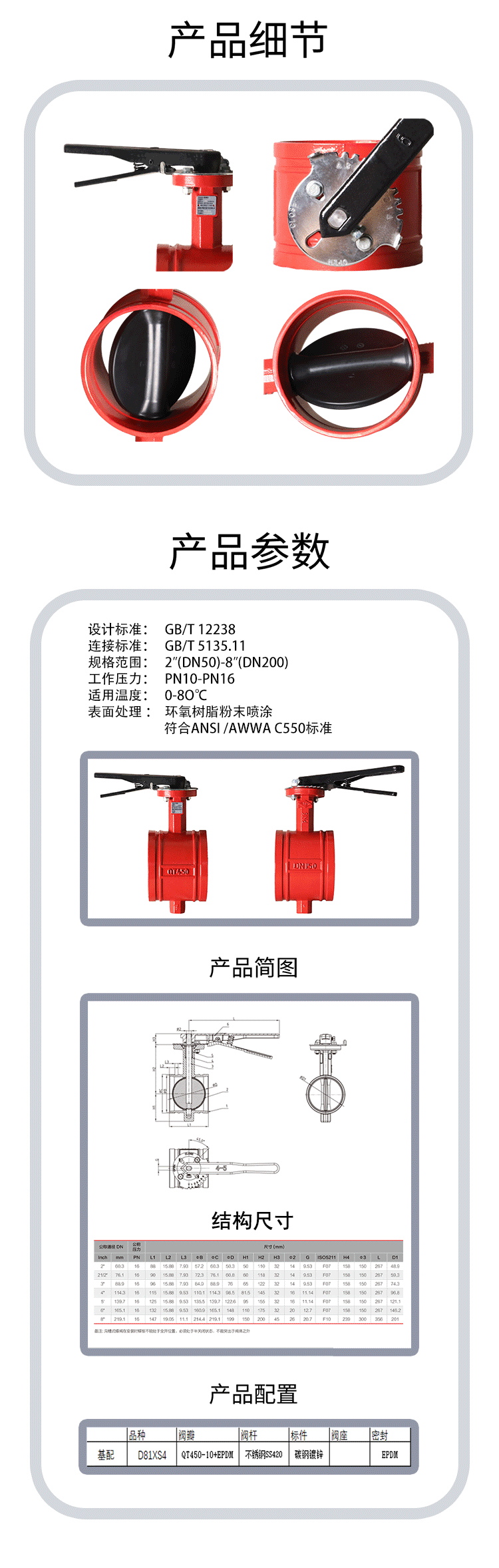

软密封中线蝶阀

GB/T 12238-2008 软密封中线蝶阀

GB/T 12238-2008 Resilient Centerline Butter?y Valve

?  说 明：

软密封中线蝶阀在管道系统中通常做截断阀使用，也兼具调节的功能，广泛应用于饮用

水、给排水、污水处理、灌溉、空调、消防等管路系统及化工、能源等工业。

 产品特点：

1. 材质

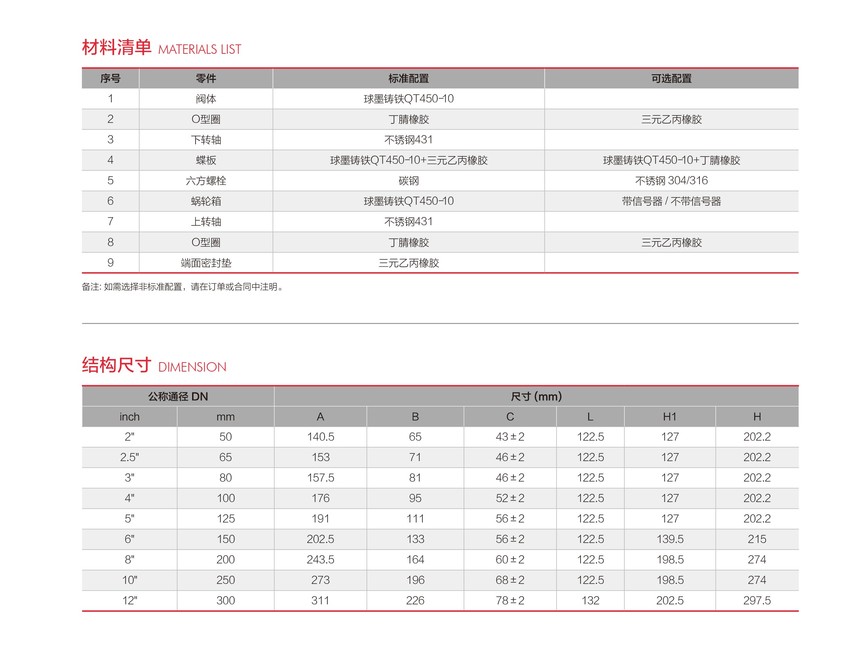

阀体与手柄为球铁材质(QT450-10)，强度高，抗腐蚀性能好；

适应不同使用场合，可选择球铁镀镍、球铁尼龙11涂层，多种不锈钢及铝青铜材质蝶板；

适应不同使用场合，可选择EPDMNBR

或者氟橡胶阀座。

2. 设计

可供多标准法兰连接，例如符合GB9113、BS EN1092-1 PN6/10/16、ANSI B16.1 CLASS

125/150、JIS B2110 10K、AS 2129 Table E、BS 10 Table D/E等多种法兰标准；

适应不同使用要求，可选择手柄、蜗轮头、信号蜗轮头、电动、气动等驱动装置；

适应不同使用要求，可选择阀体硫化式阀座，带靠背插入式阀座或者靴式软阀座。

3. 表面处理

表面处理选择环氧树脂粉末喷涂（浸喷或者枪喷），抗腐蚀性能可靠。

为适应更加严格的防腐要求，工厂还可提供尼龙11涂层的蝶板。尼龙11是热塑性、植物

类涂层，USDA批准使用涂层，防止菌类生长，耐腐蚀性强，能够用于抗腐蚀要求严格的

化学环境。

SD341X4

法兰式伸缩蝶阀

Telescopic Flanged Butter?y Valve

GB/T 12238-2008

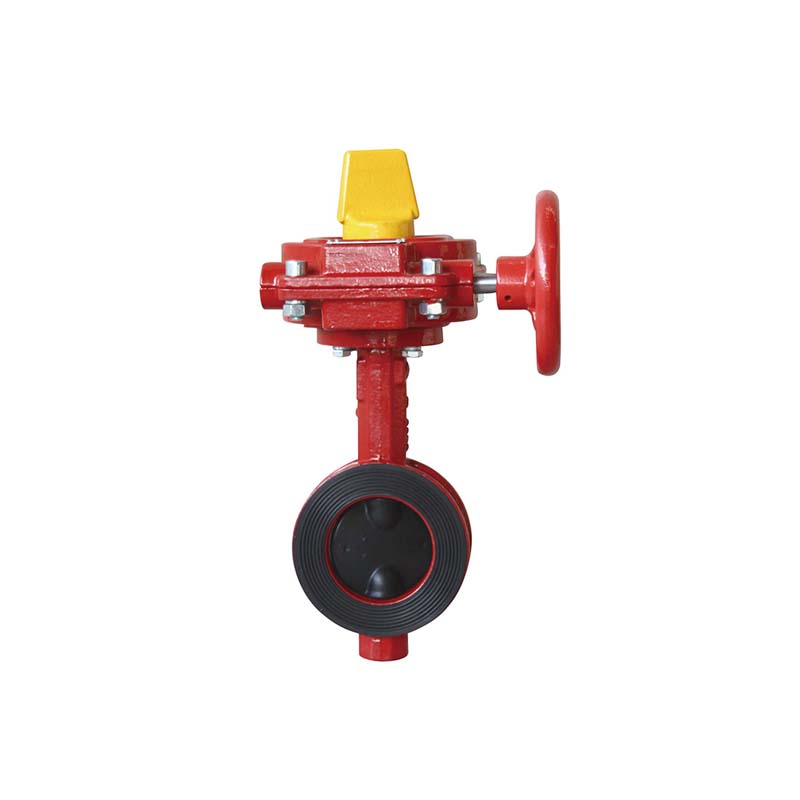

中线对夹蝶阀

(D71X4D371X4)PN10/16

Wafer Butter?y Valve

(D71X4D371X4)PN10/16

1.设计标准：GB/T 12238-2008、BS EN 593

2.连接标准：GB9113、BS EN 1092 PN10/PN16、

AS 2129 TABLE E、JIS B2212 10K、

BS 10 TABLE D/E

3.顶法兰标准：ISO5211

阀杆：花键连接、平行四方、对角四方、扁方

4.工作压力：PN10/16

5.适用温度：0℃ - 80℃

6.表面处理：环氧树脂粉末喷涂，

符合ANSI/AWWA C550标准。

D71XS4 D71XV4 D71XV4

备注:  中线对夹式蝶阀不能用于管路末端使用。

备注: 如需选择非标准配置，请在订单或合同中注明。

7.阀体、手柄为球铁材质

8. 阀轴为不锈钢材质

9.环氧树脂粉末喷涂

10.碟板可选择球铁镀镍、

各种不锈钢或铝青铜材质

11.阀座材质可选择EPDM、NBR或者氟橡
