消防管道连接技术要点

1、一般要求

（1）消火栓给水系统管道当采用内外壁热浸镀锌钢管时，不应采用焊接。系统管道采用内壁不防腐管道时，可焊接连接，但管道焊接应符合相关要求。自动喷水灭火系统（指报警阀后）管道不能采用焊接，应采用螺纹、沟槽式管接头或法兰连接。

（2）消火栓给水系统管径﹥100mm的镀锌钢管，应采用法兰连接或沟槽连接。自动喷水灭火系统管径﹥100mm未明确不能使用螺纹连接，仅要求在管径≥100mm的管段上应在一定距离上配设法兰连接或沟槽连接点。

（3）消火栓给水系统与自动喷水灭火系统管道，当采用法兰连接时推荐采用螺纹法兰，当采用焊接法兰时应进行二次镀锌。

（4）任何管段需要改变管径时，应使用符合标准的异径管接头和管件。

（5）有关消防管道连接方式及相关技术要求可参照《全国民用建筑工程设计技术措施-给水排水》中的有关规定。

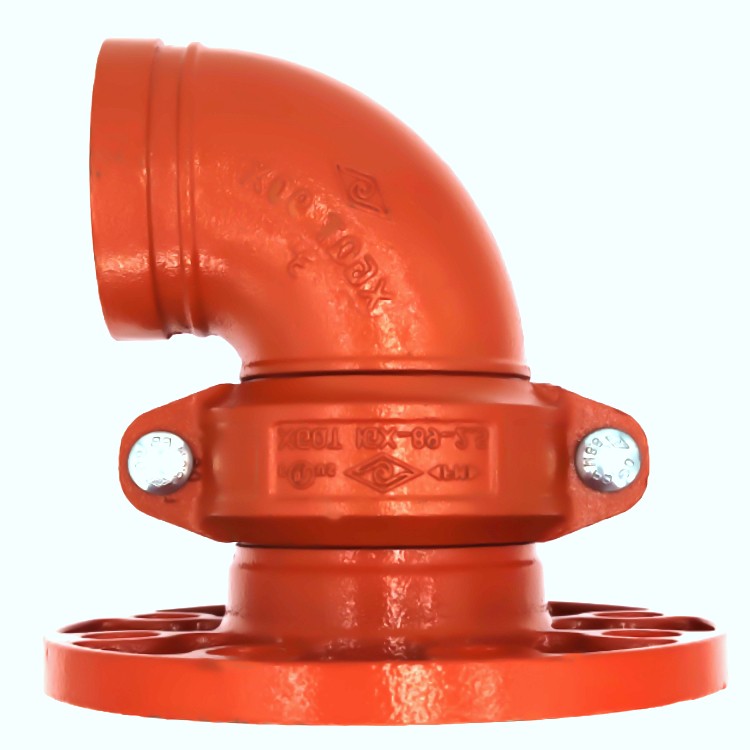

2、 沟槽式（卡箍）连接

（1）沟槽式连接件（管接头）和钢管沟槽深度应符合《沟槽式管接头》（CJJ/T156-2001）的规定。公称直径DN≤250mm的沟槽式管接头的最大工作压力为2.5MPa，公称直径DN≥300mm的沟槽式管接头的最大工作压力为1.6MPa。

（2）有振动的场所和埋地管道应采用柔性接头，其它场所宜采用钢性接头，当采用钢性接头时，每隔4～5个钢性接头应设置一个柔性接头。

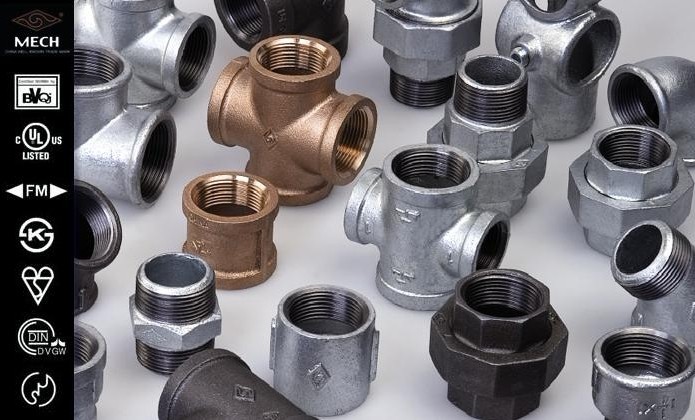

3、 螺纹连接

（1）系统中管径<DN100的内外壁热镀锌钢管或内外壁热镀锌无缝钢管均可采用螺纹连接。当系统采用内外壁热镀锌钢管时，其管件可采用锻铸铁螺纹管件（GB3287~3289）；当系统采用内外壁热镀锌无缝钢管时，其管件可采用锻钢螺纹管件（GB/T14626）。

（2）钢管壁厚小于δ<Sch30（DN≥200mm）或壁厚小于δ<Sch40（DN<200mm），均不得使用螺纹连接件连接。

（3）当管道采用55°锥管螺纹(Rc或R)时，螺纹接口可采用聚四氟带密封；当管道采用60°锥管螺纹（NPT）时，宜采用密封胶作为螺纹接口的密封；密封带应在阳螺纹上施加。

（4）管径>DN50的管道不得使用螺纹活接头，在管道变径处应采用单体异径接头。

4、焊接或法兰接头

（1）法兰类型根据连接形式可分为：平焊法兰、双金属焊接、对焊法兰和螺纹法兰等。双金属焊接钢管是一种新型的管材、法兰选择必须符合钢制管法兰（GB9112～9131）、钢制对焊无缝管件（GB/T12459）、管法兰用聚四氟乙烯包覆垫片（GB/T13404）标准。

（2）热浸镀锌钢管若采用法兰连接，应选用螺纹法兰。系统管道采用内壁不防腐管道时，可焊接连接。管道焊接应符合《现场设备、工业管道焊接工程施工及验收规范》

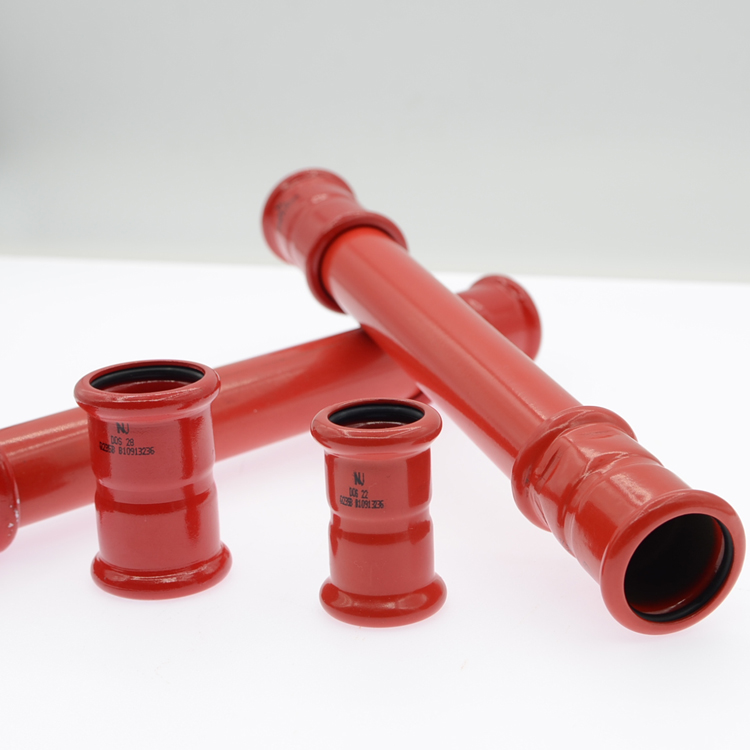

5、卡压式连接

（1）架空管道的连接宜采用沟槽连接（卡箍）、螺纹、法兰、卡压等方式，不宜采用焊接连接。当管径小于等于DN50时，应采用螺纹和“卡压”连接，当管径大于DN50时，应采用沟槽连接件连接、法兰连接，当安装空间较小时应采用沟槽连接件连接。

（2）消防管道新型的“卡压式”连接方法，是挤压连接的一种：“卡压式”管件端部的承口内装有特制的橡胶密封圈，安装时将管插入承口管件至定位台阶位置，用专用的卡压工具卡住承口部位进行挤压。橡胶密封圈受挤压后起密封作用，卡压部位管件和管材的同时收缩变形，成六角形状。起到定位固定作用，从而有效地实现了管道的连接。
